Управління світлом

Управління світлом

Використання світлових приладів при проведенні різних заходів ставить кілька запитань перед організаторами. Одним з них є питання управління світловим обладнанням, характер якого буде залежати від таких факторів як характер і спрямованість самого заходу і завдань, які в процесі потрібно буде вирішити. Наприклад, для виступу музичної групи потрібно забезпечити синхронізацію від ритму і виділення акцентів, все це в ручному режимі, при виступі оркестру - певний рівень статичного освітлення на сцені, а для проведення невеликої дискотеки необхідні світлові прилади з автономною роботою (зі звуковою активацією).

Управління світловими приладами можливо здійснити або за допомогою маніпуляцій світлооператора, або без його участі. Управління світловими приладами світооператорів може здійснювати як безпосередньо, так і через системи управління. Такою системою управління тут може бути пульт управління світлом, індивідуальний пульт управління, світчер, диммер.

Протокол DMX512

Щоб забезпечити сумісність різноманітних пристроїв управління, був розроблений протокол DMX512. Це стандарт для цифрової передачі даних між пультами управління світлом і світловим обладнанням.

Це протокол здатний підтримувати роботу з 512 каналами. Спочатку цей протокол був розроблений для управління диммерами, саме тому тут йдеться про 512 діммерних каналів. У диммерами кожен канал відповідає за регулювання яскравості. У протоколі DMX512 яскравість кодується 1 байтом (8 біт). Це дозволяє отримати 256 градацій, в яких 0 - канал повністю закритий, 255 - канал повністю відкритий. Іншими словами, протокол DMX512 дає можливість незалежно здійснювати управління яскравістю 512 прожекторів. На перший погляд може здатися, що цього цілком достатньо, і навіть більше. Однак це не зовсім так: по одному каналу можна робити керування тільки одним параметром (наприклад, яскравістю прожектора). Варто врахувати, що сучасні світлові прилади можуть мати кілька каналів управління, наприклад, один канал - для управління яскравістю, інший канал - для вибору кольору, третій канал - для вибору гобо і т. Д. Тому в залежності від кількості каналів управління у пристрої буде залежати, якою кількістю приладів можна буде управляти. Наприклад, якщо кожен прилад має 8 каналів управління, то можна здійснювати управління 512/8 = 64 приладами, якщо кількість каналів кожного пристрою дорівнює 16, то тоді можна буде управляти тільки 32 приладами! Щоб збільшити кількість каналів управління, можна використовувати додаткові порти, наприклад, щоб отримати 1024 канали, використовують 2 порти, кожен по 512 каналів.

Передача даних по протоколу DMX512 здійснюється послідовно по одному кабелю. Саме тому пристрої підключаються до пульта управління послідовно. Протокол DMX512 має обмеження - кожен передавач сигналу, тобто пульт управління, не може керувати більш ніж 32 включеними послідовно приладами. Щоб робити керування більш ніж 32 приладами, потрібен перехідник DMX, який має один вхід кілька виходів, на кожен з яких можна встановити до 32 приладів.

Пульти управління

Пульти управління світловими приладами мають різну функціональність. На основі цього їх можна умовно розділити на дискотечні, клубні та концертні. Серед апаратних пультів управління можна виділити 3 види: для управління прожекторами (статичний світло), для управління інтелектуальними приладами - сканери, голови (динамічне світло) і універсальні, які здатні управляти як прожекторами, так і інтелектуальними приладами.

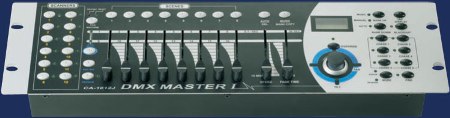

Пульт управління світлом Acme CA-1612 J

В основі такого поділу на лежить одна з основних характеристик світлових приладів - кількість каналів управління. Канал управління є своєрідною лінією передачі, по якій від пульта управління передаються команди диммерами і / або світловим приладам на виконання тієї чи іншої дії. Наприклад, прожектору з автоматичною зміною кольору можна передати команду зміни кольору (при отриманні цієї команди кроковий двигун в прожекторе зробить зміну робочого світлофільтра для зміни його кольору променя) або команду зміни яскравості променя вбудованому в цей прожектор підсвічування. Це приклад приладу, що має 2 канали управління: один для управління кольором прожектора, інший для управління його яскравістю. Деякі складні "інтелектуальні" прилади можуть мати кілька десятків каналів, з цієї причини пульт управління потрібно вибирати з такою кількістю каналів, яких вистачило б для управління світловими приладами. Найпростішими є пульти управління статичним світлом, так як для прожекторів Par використовується всього один канал, який управляє його яскравістю за допомогою зовнішнього підсвічування.
