Вибираючи варіанти і схеми підключення світлового обладнання, потрібно врахувати багато моментів: місце інсталяції, вихідні завдання, типи світлових приладів і їх розміщення в просторі, сумарна споживана потужність світлового обладнання та параметри загального введення, характер управління світловим обладнанням, безпеку і багато іншого. Саме з цього цю справу найкраще довірити професіоналам. У цій статті ми розглянемо і ознайомимося в загальних рисах з можливими варіантами підключення світлового обладнання.
Підключення світлового обладнання

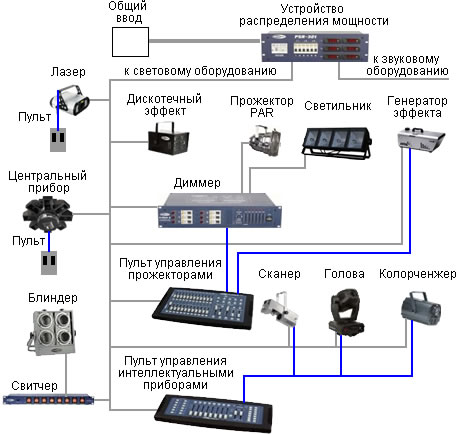

У загальному випадку використовуються дві лінії - живлення і управління. На малюнку вище сірим кольором показані лінії живлення приладів, а синім кольором - лінії управління.
Загальний вхід - це джерело живлення. У разі, коли живлення звукової і світлової апаратури здійснюється через загальне введення, потрібно скористатися пристроєм розподілу потужності для розв'язки лінії живлення між собою.
Для живлення потужного устаткування найкраще використовувати 3-х фазний спільний вхід, але світлове обладнання може підживлюватися не тільки від 3-х фазного, а й від однофазного. При цьому використовуються спеціальні багатожильні силові кабелі з багатоконтактними роз'ємами. Вони підключаються до розподільних коробів або приладів.
Розглянувши малюнок, можна виділити кілька груп приладів:
некеровані - дискотечний ефект (зі звуковою активацією), автономно-керовані, до них відносяться лазер, центральний прилад, вони мають власні пульти керування,які керують за допомогою вмикання / вимикання. Це Бліндер, який управляється через світчер керування через диммер (управління яскравістю приладів - прожектор, світильник) управління від пульта управління, тобто управління параметрами світлових приладів - сканер, голова, колорченжер або ефектом - дим-машина, генератор туману, конфеті гармата, бульбашкова машина , сніг машина, машина вогню.
На малюнку показані лише деякі можливі варіанти управлінням тим чи іншим обладнанням. Але все ж можна явно побачити взаємозв'язок між пристроями управління і пристроями виконання, що буде визначати характер управління і можливості по світловому оформленню того чи іншого заходу.
