Будова електрогітари

Ця стаття присвячена розгляду електрогітари і частин, з яких вона складається. Пристрій цього інструменту наочно показано на наступному малюнку.

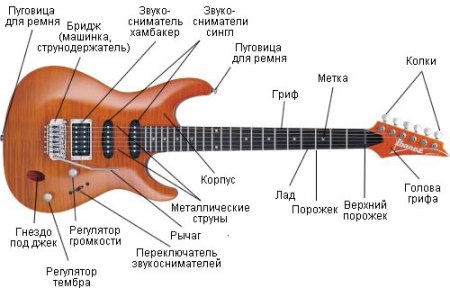

     Пристрій електрогітари

Однією з найважливіших частин електрогітари є гриф. Це пов'язано з тим, що саме від якості грифа буде залежати зручність використання інструменту, але що більш важливо - безпосередньо можливість гри на електрогітарі. Складається він з двох основних частин. Це основава і накладка. Накладкою називається шар дерева у верхній частині грифа, на ній встановлені поріжки, які ділять гриф на лади. Важливо знати, що порода дерева основи і накладки, товщина грифа мають вплив на звук електрогітари.

Корпус, або дека. Він також є однією з найголовніших частин електрогітари. Корпус бере участь у формуванні звуку.

Звукознімачами називаються пристрої, що  перетворюють механічні коливання металевих струн в електричні сигнали. Вони не будуть працювати при наявності нейлонових струн. Звукознімачі можна розділити на два типи: single (сингл) і hambacker (хамбакер). Перший тип (сингл) використовується для отримання чистого звуку, так як він робить знімання звуку з однієї точки струни. Але в той же час він добре ловить електромагнітні випромінювання, такі як наведення, шуми, фон, все це буде присутній в звуці електрогітари. Якщо порівнювати сигнал синглу з хамбакером, то він буде слабший. Хамбакер був розроблений для усунення недоліків синглу. Він має дві котушки, які мають протилежний зміст намотування і протилежну полярність магнітів однієї котушки по відношенню до іншої. Завдяки цьому хамбакер виконує функцію шумозаглушення. При цьому корисний сигнал посилюється. Але хамбакер має і недоліки: знімання звуку відбувається з двох точок струни, через що в спектрі сигналу з'являються підйоми і провали. На слух це сприймається як незначні спотворення звуку. Хамбакер і сингл звучать абсолютно по-різному, тому в гітарах дуже часто зустрічаються обидва типи звукознімачів. Сингл здебільшого використовується для виконання сольних партій, які вимагають чистого звуку без спотворень, а хамбакер же використовується для гри ритм-партій в режимі перевантаження.

Два наведених вище типу звукознімачів відносяться до пасивних звукознімачів. Але є також активні звукознімачі, які відрізняються від пасивних тим, що в їх котушках використовується менше витків. Це дає можливість розширити частотний діапазон. Використовуючи активні звукознімачі, можна відчутно поліпшити звучання електрогітари. Чим менше витків в котушці, тим менше рівень сигналу, тому на виході активних звукознімачів сигнал виходить дуже слабкий. Для його посилення в корпус гітари встановлюють попередній, який працює від батарейки в 9В. Головним недоліком активної електроніки є те, що хоч і не часто, але потрібно міняти батарейки.

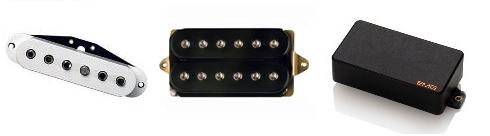

Типи звукознімачів: сингл (зліва), хамбакер (посередині) і активний хамбакер (праворуч)

Не тільки типи звукознімачів впливають на якість звучання електрогітари. Також важливо їх кількість (перемикачем їх можна включати окремо і разом) і їхнє становище. Є три основні положення звукознімачів: у грифа, або нековий, посередині (мідл) і у струнотримача, або бріджевий. При зніманні звук у бриджу виходить високий і яскравий, а у грифа - низький і глибокий. При заміні звукознімачів на електрогітарі варто врахувати, що деякі з них призначені для установки в певну позицію (або у грифа, або посередині, або у бриджу).

Перемикач звукознімачів призначений для перемикання звукознімачів і включення їх разом для отримання різного звучання.

Бридж по-іншому ще називають машинкою або струнотримачем. Це пристрій, за допомогою якого струни кріпляться до корпусу електрогітари. Бриджі бувають з системою тремоло і без неї. Другі краще тримають стрій, але вони не дозволяють знижувати або підвищувати лад під час гри.

Є різні типи системи тремоло, такі як, наприклад, Fender (Фендер), Floyd Rose (Флойдроуз) і ін. Механізм машинки Fender дуже простий і дозволяє тільки знижувати лад. На електрогітарах з машинкою Floyd Rose є мікроподстройка і спеціальна прищіпка, такі машинки дозволяють і знижувати, і підвищувати лад.

Системи тремоло: Fender (зліва) і Floyd Rose (праворуч)

Кілковий механізм (кілки) служить для настройки висоти звучання струн. В цьому випадку якість грає дійсно важливу роль, адже від цього залежить те, наскільки добре гітара буде тримати лад, і скільки зусиль доведеться докладати для налаштування.

Анкером називається вигнутий сталевий стрижень, який знаходиться всередині грифа. Його головна функція - запобігання деформації грифа від навантаження, яке виникає від натягу струн. На одному кінці анкера знаходиться анкерна гайка. Її обертання за допомогою шестигранного ключа призводить до зміни вигину грифа. Дуже часто анкерна гайка закрита кришкою, яка знаходиться біля основи голови грифа біля верхнього поріжка.

Електроніка прихована під кришкою в корпусі електрогітари. Щоб дістатися до неї, потрібно зняти кришку відсіку електроніки на зворотному боці корпусу електрогітари. Якщо в гітарі є активна електроніка, в корпусі електрогітари може бути окремий відсік для батарейки 9В.
