активный DI (директ) бокс, фантомное питание и батарея
Сигналы электронных инструментов, например, гитар, клавиатур и других подобных источников, обычно имеют низкий уровень, а сами инструменты имеют высокоомный выход, который не может быть соединен с низкоомным симметричным входом профессиональных микшерских пультов. Более того, эти сигналы не могут передаваться по кабелям большой длины без серьезной потери уровня и ухудшения качества.
Устройство DI Box преобразует этот сигнал в более подходящую форму без отрицательного воздействия на сигнал и без его изменения на стороне инструмента и должен освободить пользователя от проблем, связанных с заземлением и питанием.
Пассивные устройства DI имеют ограниченное применение, так как они неизбежно влияют на источник сигнала, если применяются с гитарами, и также могут вносить затухание около 20 дБ.
Единственным безопасным и предсказуемым способом обеспечения прямой подачи сигнала от музыкального инструмента или другого источника является использование устройства Active DI Box, в котором сигнал с входного усилителя подается на выходной трансформатор.

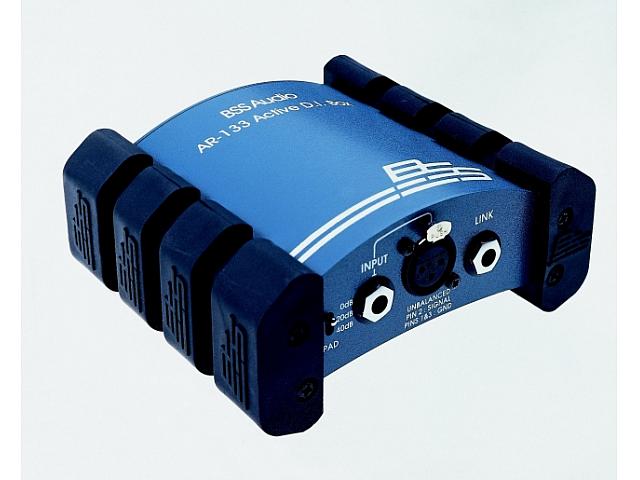

Устройство AR-133 отвечает всем требованиям, предъявляемым к активному устройству DI.
Переключаемая аттенюация входного сигнала: 0 дБ для звукоснимателей гитарного типа, -20 дБ для сигналов линейного уровня, -40 дБ для сигналов высокого уровня (подаваемых на динамики).Согласование уровня и полного сопротивления с единичным усилением без перегрузки источника сигнала.Возможность подавать сигналы по кабелям большой протяженности.Подача фантомного питания от микшерского пульта или от внутренней батареи. Автоматическое переключение на батарею в случае аварии фантомного питания.Параллельное гнездо Link Jack для подачи сигнала прямо на усилители.Параллельный вход XLR для преобразования несимметричных выходов в симметричные линии.
Тракт передачи аудиосигнала AR-133 имеет усовершенствованную конструкцию, которая базируется на устройстве BSS AR-116, рассматриваемом многими в качестве эталонного устройства.
Качество звучания, особенно для звукоснимателей акустических гитар и бас-гитар, признается исключительным.
Пользователи, однако, не ограничены гитарами или клавишными инструментами. AR-133 подходит для использования всегда, когда важно согласовать уровни и полные сопротивления, когда требуется изолировать источник сигнала или передавать сигнал по длинному кабелю.
Использование в качестве входа устройства параллельно гнезда и разъема типа XLR еще больше расширяет возможности применения AR-133 с разнообразными источниками сигнала.
Подача питания от микшерского пульта или батареи
AR-133 получает питание либо от стандартного источника микрофонного фантомного питания микшерского пульта, либо от внутренней батареи напряжением 9 В. Когда используется источник фантомного питания, светодиодный индикатор питания на AR-113 горит постоянно. В случае аварии фантомного питания происходит немедленное переключение на батарею; индикацией питания от батареи является мигающий светодиодный индикатор.
Переключатель Earth Lift для устранения проблем с заземлением
Переключатель Earth Lift позволяет отделить землю входного сигнала от земли выходного сигнала, что дает возможность быстро и легко предотвратить проблемы, связанные с контурами заземления.
ТИПОВОЕ ИСПОЛЬЗОВАНИЕ
Гитарный звукосниматель
Рекомендуемая настройка аттенюатора 0 дБ.
Сигнал низкого уровня от высокоомного выхода гитарного звукоснимателя преобразуется устройством AR-133 в сигнал высокого уровня и подается на симметричный низкоомный выход, который может быть соединен с входом микшерского пульта.
Клавишные инструменты - сигнал линейного уровня
Рекомендованная настройка аттенюации -20 дБ (линейный уровень) или -40 дБ (высокий уровень).
Выходной сигнал линейного уровня клавиатуры на выходе AR-133 является симметричным и согласованным. При использовании нескольких клавиатур, когда для подключения мониторов применяется микшерный усилитель, AR-133 может использоваться для экономии на блоках DI. При этом в качестве интерфейса с микшерским пультом используется выход усилителя, а не отдельные блоки DI для каждой клавиатуры. В этом случае в зависимости от микшера/усилителя может использоваться либо выход линейного уровня, либо выход высокого уровня (выход подключения акустической системы).
Сигнал высокого уровня
Рекомендуемая настройка аттенюации -40 дБ
Использование выходного сигнала усилителя позволяет подавать сигнал после усилителя и после эквалайзера/процессора эффектов на микшерский пульт.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Входная секция
Полное входное сопротивление:
1 МОм (аттенюатор на 0 дБ)
47 кОм (аттенюатор на -20 дБ)
47 кОм (аттенюатор на -40 дБ)
Максимальный уровень входного сигнала:
+9 dBu (аттенюатор на 0 дБ)
+29 dBu (аттенюатор на -20 дБ)
47 +49 dBu (аттенюатор на -40 дБ)
Разъемы:
Два параллельных 1/4-дюймовых гнезда и параллельный разъем XLR (несимметричный)
Гнездо: Штыревой контакт (+ve), кольцевой контакт "земля"
Разъем XLR: Контакт 2 (+ve), контакты 1 и 3 "земля"
Выходная секция
Выход: Симметричный трансформаторный
Максимальный уровень выходного сигнала: +8 dBu на нагрузку 600 Ом и выше
Разъем: XLR 3-32 или эквивалентный
Рабочие характеристики системы
Искажения (THD): < 0,005% на частоте 1 кГц, выходной сигнал 0 dBu
Шумы: < -105 дБ, невзвешенные, 22 Гц - 22 кГц, rms (шумы измерены относительно максимального выходного сигнала)
Частотная характеристика: 30 Гц - 20 кГц, +0 дБ/-1 дБ
Общее
Питание: 9 В типа PP3, рекомендуется использовать щелочную батарейку
Потребляемый ток:
При фантомном питании: не более 7,5 мА
При батарейном питании: не более 2 мА
Фантомное питание: От +20 В до +48 В постоянного тока
Масса: 650 грамм без батарейки
Габариты: 59 мм х 124 мм х 143 мм
